EYC-12XX 通信采集与测控设备是电力系统中对各种电气设备和仪表进行数据采集和控制的主设各，是电力系统信息流转的枢纽。
二研科技 EYC-12XX 系列面向新能源场站、变电站及园区综合能源系统，承担现场终端数据接入、协议转换与控制转发，是连接主站与设备层的关键通信枢纽。
系列定位
- 多源采集中枢：统一接入继电保护、测控、电能表、直流屏、温湿度与安防等设备，实现站内信息集中汇聚。
- 跨层通信桥梁：向上对接主站或云平台，向下兼容多类型现场装置，支持采集、遥测与控制链路一体化。
- 协议与接口兼容：覆盖 Modbus、IEC 60870-5-101/103/104、DLT645、IEC 61850、DNP、MQTT 等主流协议，并支持网口与串口混合组网。
- 工业级可靠运行：静电/浪涌/EFT 抗扰度达 IV 级，宽温设计配合全铝合金结构，适用于长期连续运行场景。
典型场景 · 图文说明
变电站与新能源站场数据汇聚
在多设备并行接入场景中，EYC-12XX 负责采集保护、测控与环境设备数据，并通过统一通信链路上送主站，减少边缘协议割裂与运维复杂度。
主站闭环与现场可扩展控制
通过以太网、RS485/RS232 与无线扩展组合，系统可在保持实时采集的同时完成遥信遥测和控制指令下发，适配站内持续扩容与改造需求。
产品选型指南

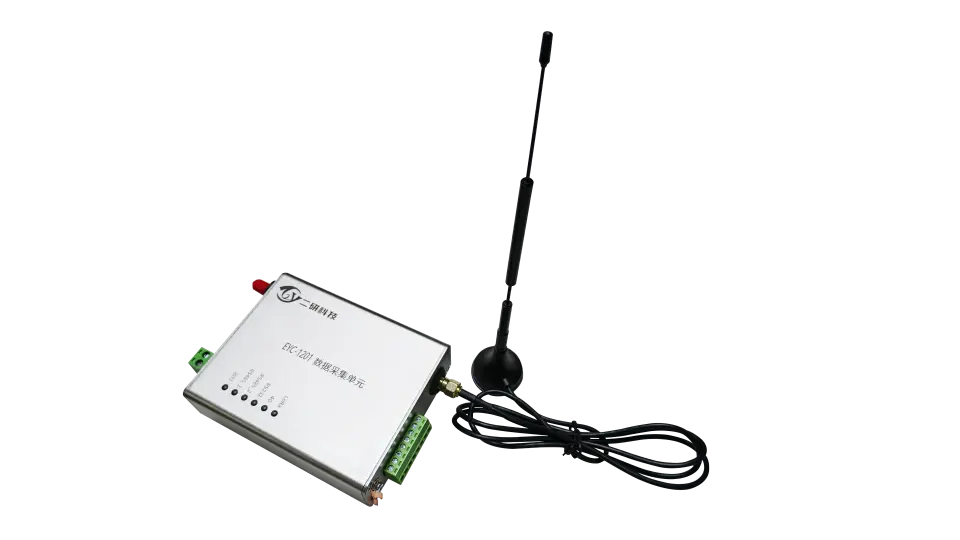

EYC-1201 数据采集单元
面向基础采集与边缘接入场景，结构紧凑、部署灵活，适合设备数量中等且通信链路明确的站点。
- 安装方式：挂耳式
- 工作电源：12 VDC / 24 VDC
- 核心配置：GD32F427 / 200 MHz；RS485×2；RS232×1
- 协议能力：Modbus、101/103/104、DLT645、DNP
- 可选扩展：4G / LoRa

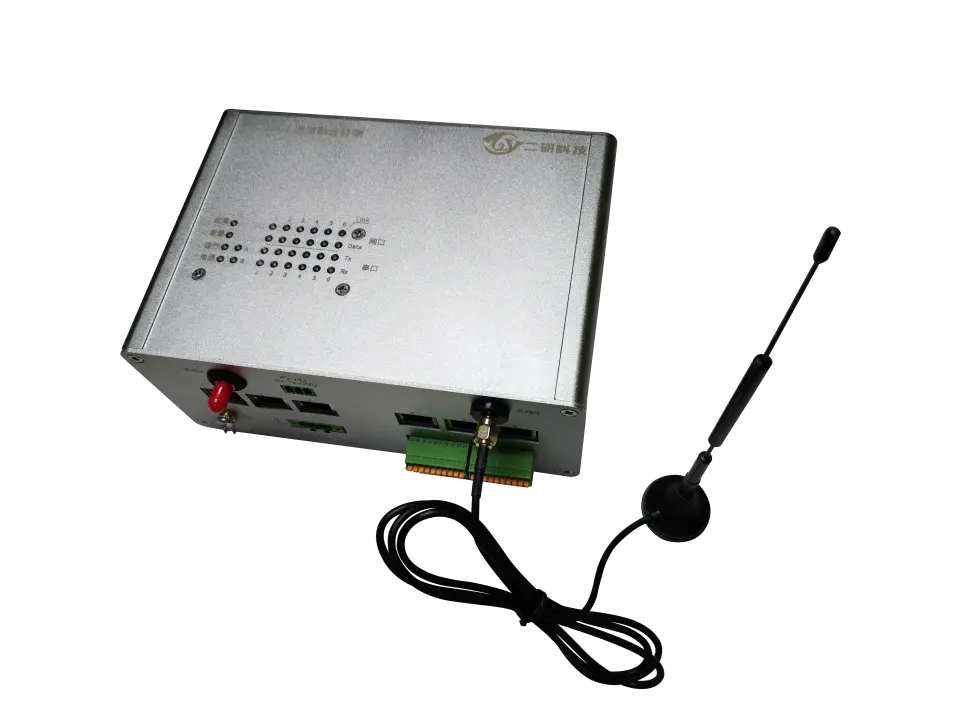

EYC-1202 通信融合终端
适用于协议种类较多、设备分布复杂的场景，兼顾多路串口采集、双网口通信与无线扩展能力。
- 安装方式：导轨式
- 工作电源：12 VDC / 24 VDC，或 85-305 VAC / 100-430 VDC（可选）
- 核心配置：RK3506 / 1.2 GHz；百兆网口×2；RS485×8；RS485/RS232×1
- 协议能力：在基础协议上增加 IEC 61850、MQTT 等
- 可选扩展：4G / LoRa / BDS / GPS、直流测量、开入开出组件

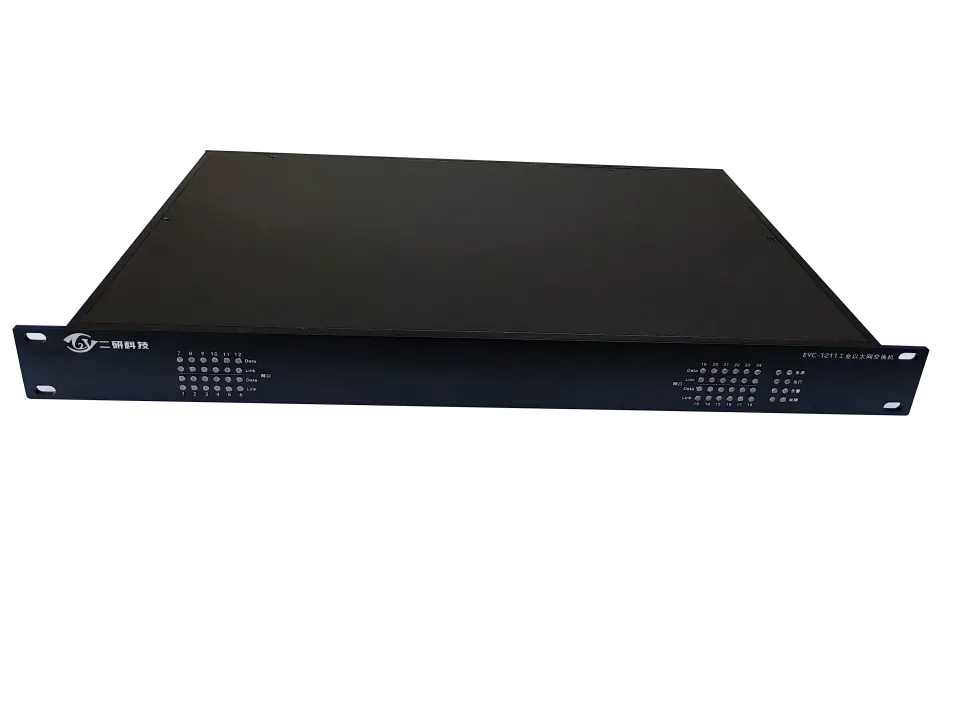

EYC-1211 通信融合管理机
面向站控级与高密度接入场景，提供更高网口与串口容量，适合作为通信管理与数据汇聚核心设备。
- 安装方式：标准 1U / 19 英寸机架式
- 工作电源：85-305 VAC / 100-430 VDC
- 核心配置：RK3506 / 1.2 GHz；千兆网口×12；RS485×10；RS485/RS232×2；开入×3；开出×3
- 协议能力：支持全协议栈与复杂组网场景
- 可选扩展：4G / LoRa / BDS / GPS、直流测量、模拟量组件

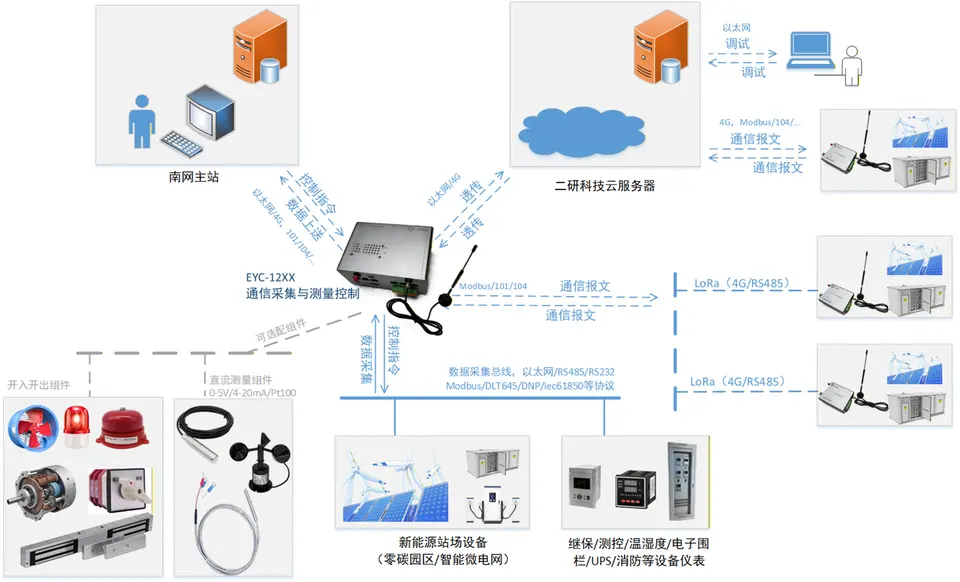

部署关系示意
- 上行链路：通过以太网或无线链路向南网主站/云平台上送运行数据并接收控制指令。
- 下行采集：连接逆变器、储能、保护与测控装置，以及站房辅助系统中的仪表与传感终端。
- 边缘控制：可联动开入开出、直流测量等组件，满足告警联动与现场控制需求。
技术规格详述
| 核心维度 | 技术指标 |
|---|---|
| 设备接入能力 | 支持继电保护、测控、电能表、直流屏、电子围栏、温湿度等多类设备采集接入 |
| 通信协议 | Modbus、IEC 60870-5-101/103/104、DLT645、IEC 61850、DNP、MQTT 等 |
| 接口与组网 | 以太网、RS485、RS232，并支持 4G、LoRa 等扩展链路（按型号配置） |
| 可靠性与环境适应 | 抗扰度：静电/浪涌/EFT IV 级 工作温度：-25 ℃ ～ +65 ℃ 结构：全铝合金机壳与强化散热设计 |
